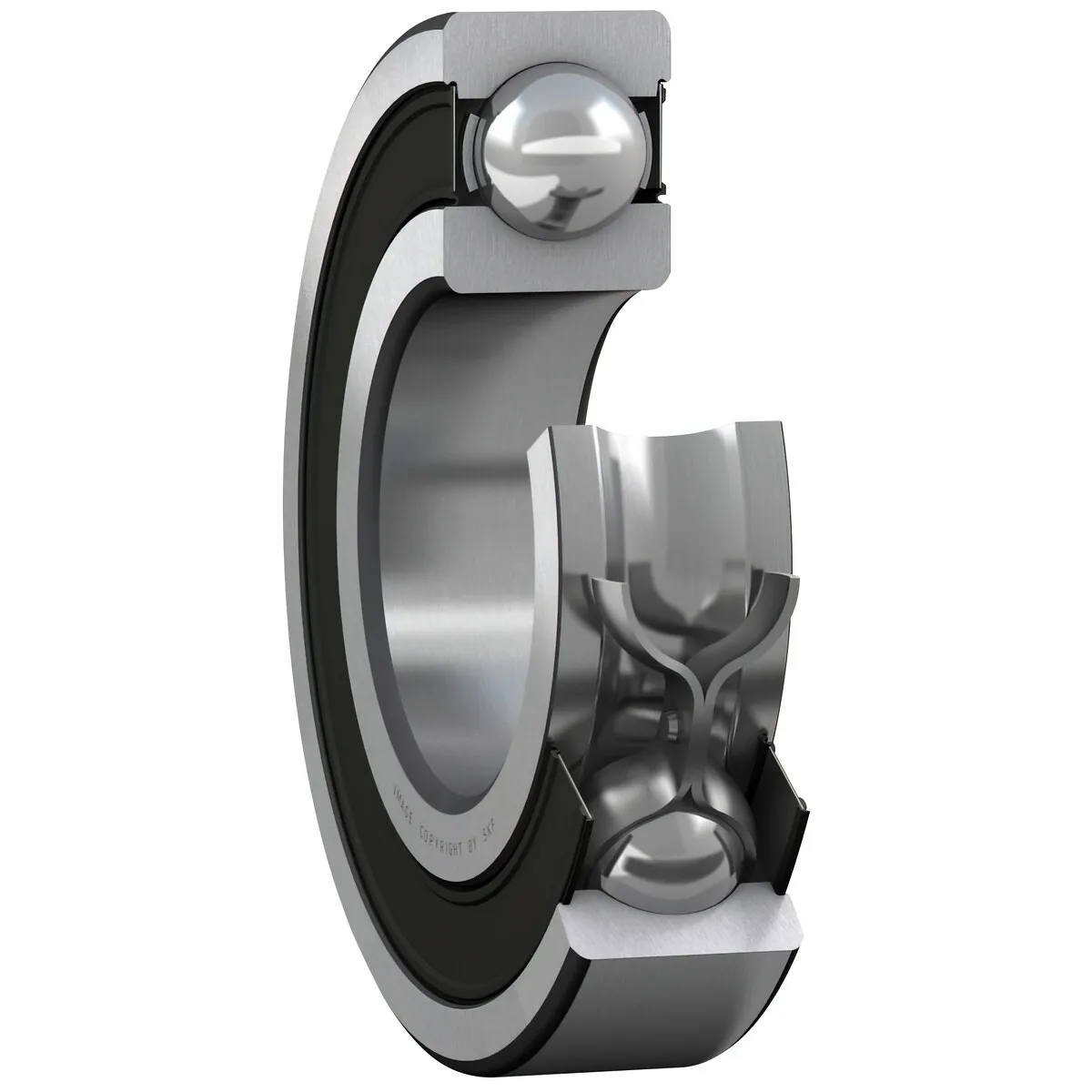

Description
Mått:
- håldiameter (d) 12 mm
- ytterdiameter (D) 21 mm
- bredd (B) 5 mm
- diametern för släppningen av innerringens skuldra (d2) 14,1 mm
- diameter för släppningen av ytterringens skuldra (D2) 18,95 mm
- ytterringens fasmått (r1,2) min. 0,3 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 13,6 mm
- axelns inbyggnadsdiameter (da) max. 13,8 mm
- inbyggnadsdiameter för hus (Da) max. 19 mm
- kälradie (ra) max. 0,3 mm
Beräknade data:
- dynamiskt bärighetstal (C) 1,74 kN
- statiskt bärighetstal (C0) 0,915 kN
- utmattningsbelastning (Pu) 0,039 kN
- gränsvarvtal 20000 r/min
- beräkningsfaktor (kr) 0,015
- beräkningsfaktor (f0) 13,4
