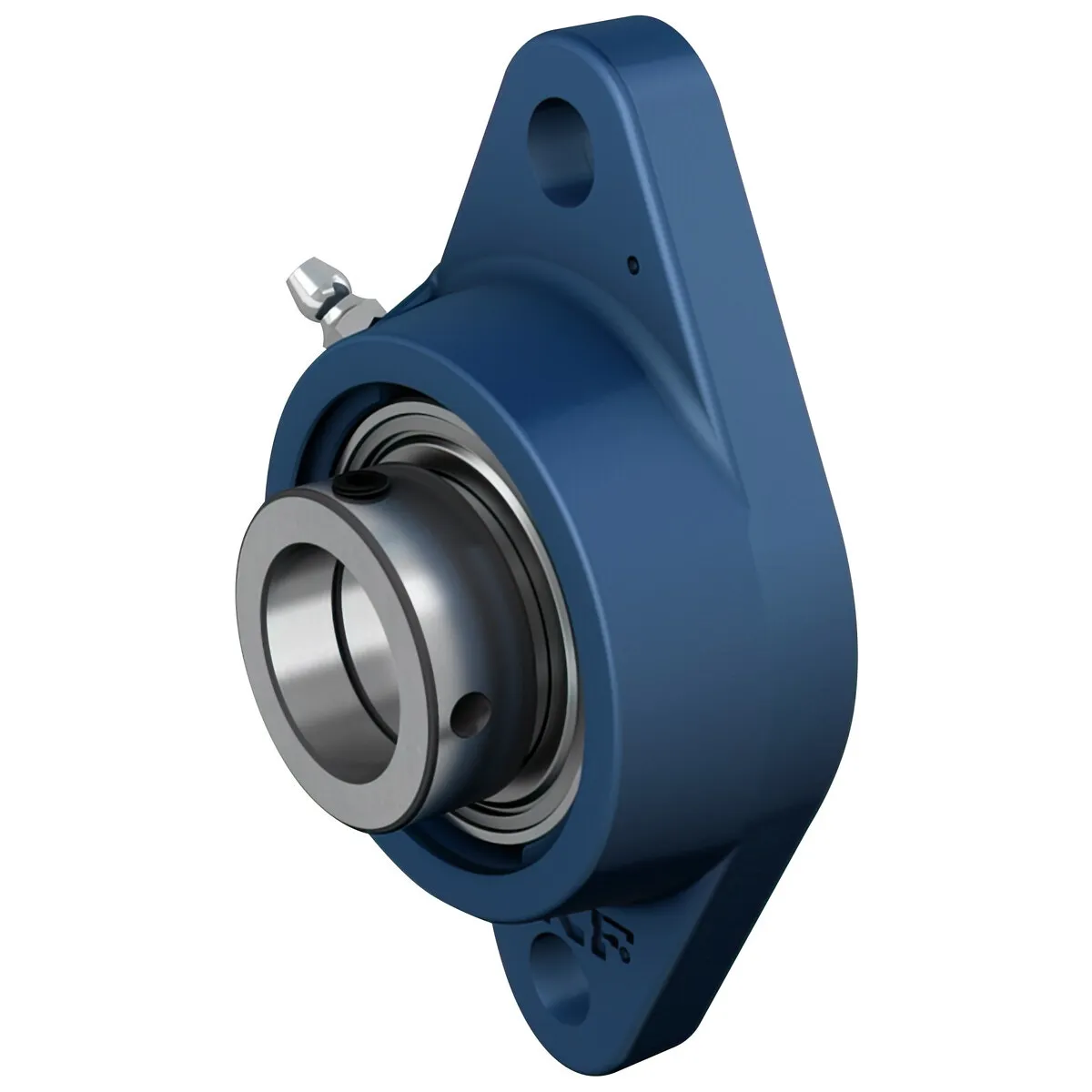

Description
Mått:
- håldiameter (d) 15 mm
- innerringens ytterdiameter (d1) 24,2 mm
- total bredd (A) 26 mm
- flänsbredd (A1) 11 mm
- djup, centreringsförsänkning (A3) 3,2 mm
- total lagerbredd (B1) 28,6 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 4,75 mm
- ända ytterdiameter (Db1) 50 mm
- basens ytterdiameter (Db2) 57 mm
- centreringsdiameter (Dc) 50,8 mm
- total höjd (H) 98,5 mm
- avstånd mellan fästbultar (J) 76,5 mm
- totallängd (L) 57 mm
- diameter, hål för fästbult (N) 11,5 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 22,1 mm
- enhet total bredd (T) 39,1 mm
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 19 mm
- vinkelläge av husets gänga (Rα) 45 °
- smörjnippel huvuddiameter (DN) 6,5 mm
- nyckelstorlek för smörjnippel (SWN) 7 mm
- gänga smörjnippel (GN) 1/4-28 SAE-LT
- avstånd mellan pinnbultar (J6) 61,5 mm
- axiellt koncentricitetsfel för pinnbultar (J7) 11 mm
- rekommenderad diameter för pinnbult (N4) 2 mm
Beräknade data:
- dynamiskt bärighetstal (C) 9,56 kN
- statiskt bärighetstal (C0) 4,75 kN
- utmattningsbelastning (Pu) 0,2 kN
- gränsvarvtal 9500 r/min
