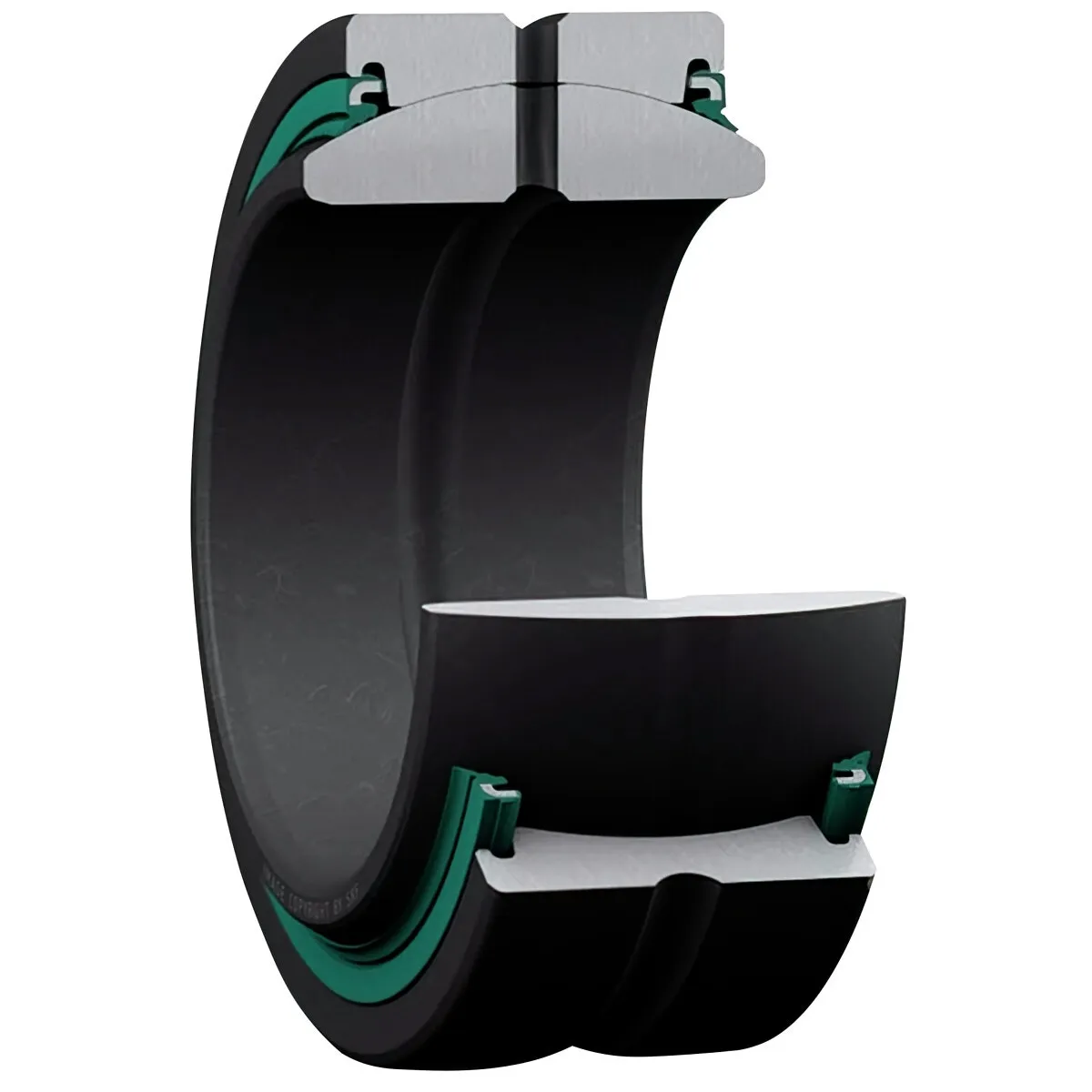

Ledlager 35Mm Skf

Description

Mått:

• håldiameter (d) 35 mm
• ytterdiameter (D) 55 mm
• nominell bredd (B) 25 mm
• ytterringens bredd (C) 20 mm
• lutningsvinkel (α) 6 °
• diameter, rullande yta innerring (dk) 47 mm
• bredd på smörjspåret i ytterringen (b) 3,8 mm
• bredd på smörjspåret i innerringen (b1) 4 mm
• smörjhål diameter (ytterring) (M) 2,5 mm
• hålets fasmått (r1) min. 0,6 mm
• ytterringens fasmått (r2) min. 1 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) min. 38,5 mm
• axelns inbyggnadsdiameter (da) max. 39,8 mm
• inbyggnadsdiameter för hus (Da) min. 48,5 mm
• inbyggnadsdiameter för hus (Da) max. 50,9 mm
• kälradie axel (ra) max. 0,6 mm
• kälradie hus (rb) max. 1 mm

Beräknade data:

• dynamiskt bärighetstal (C) 80 kN
• statiskt bärighetstal (C0) 400 kN
• specifik dynamisk belastningsfaktor (K) 100 N/mm²
• specifik statisk belastningsfaktor (K0) 500 N/mm²
• materialkonstant (KM) 330
