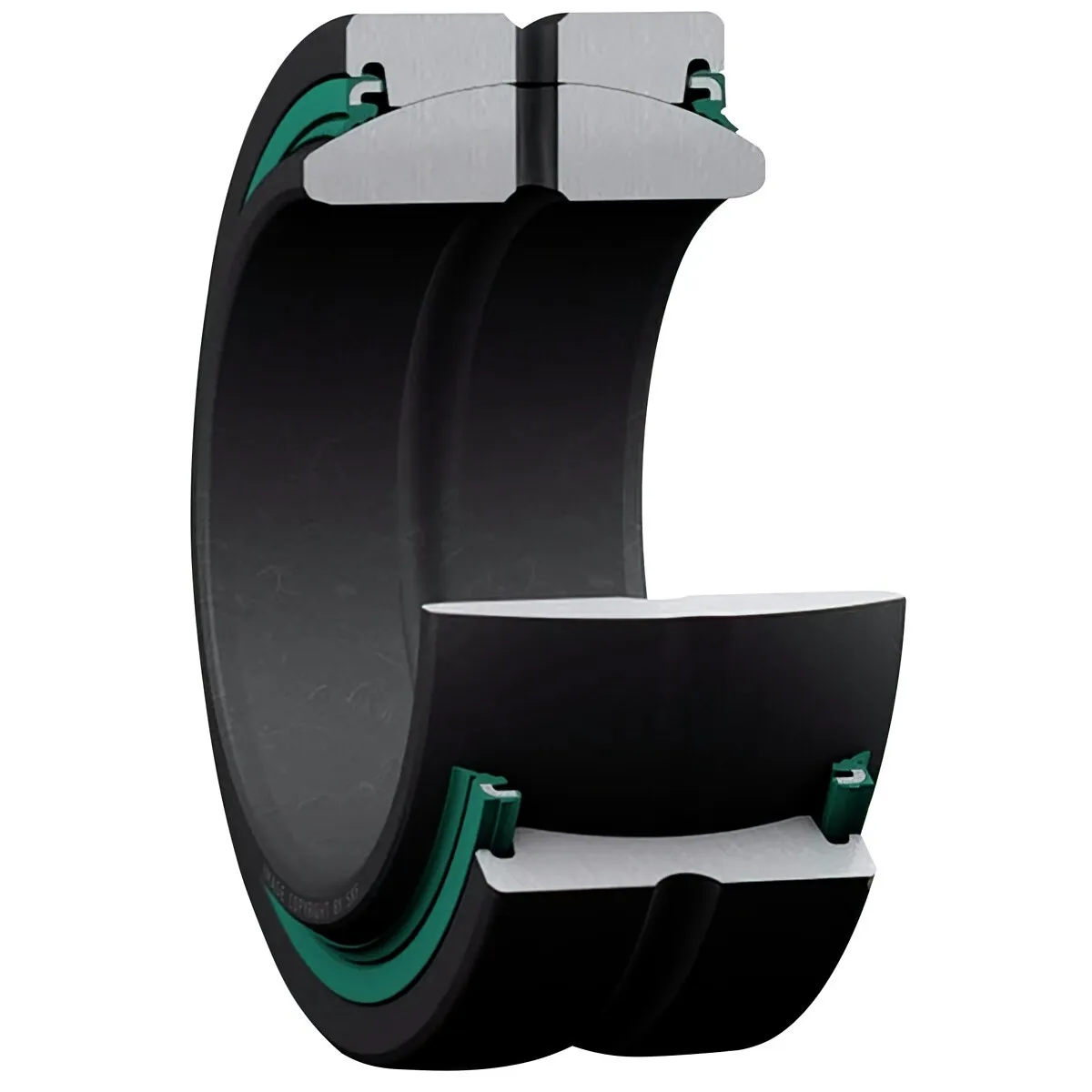

Description
Mått:
- håldiameter (d) 30 mm
- ytterdiameter (D) 47 mm
- nominell bredd (B) 22 mm
- ytterringens bredd (C) 18 mm
- lutningsvinkel (α) 6 °
- diameter, rullande yta innerring (dk) 40,7 mm
- bredd på smörjspåret i ytterringen (b) 3,1 mm
- bredd på smörjspåret i innerringen (b1) 3,2 mm
- smörjhål diameter (ytterring) (M) 2 mm
- hålets fasmått (r1) min. 0,6 mm
- ytterringens fasmått (r2) min. 0,6 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 33,3 mm
- axelns inbyggnadsdiameter (da) max. 34,2 mm
- inbyggnadsdiameter för hus (Da) min. 41,3 mm
- inbyggnadsdiameter för hus (Da) max. 44 mm
- kälradie axel (ra) max. 0,6 mm
- kälradie hus (rb) max. 0,6 mm
Beräknade data:
- dynamiskt bärighetstal (C) 62 kN
- statiskt bärighetstal (C0) 310 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- specifik statisk belastningsfaktor (K0) 500 N/mm²
- materialkonstant (KM) 330
