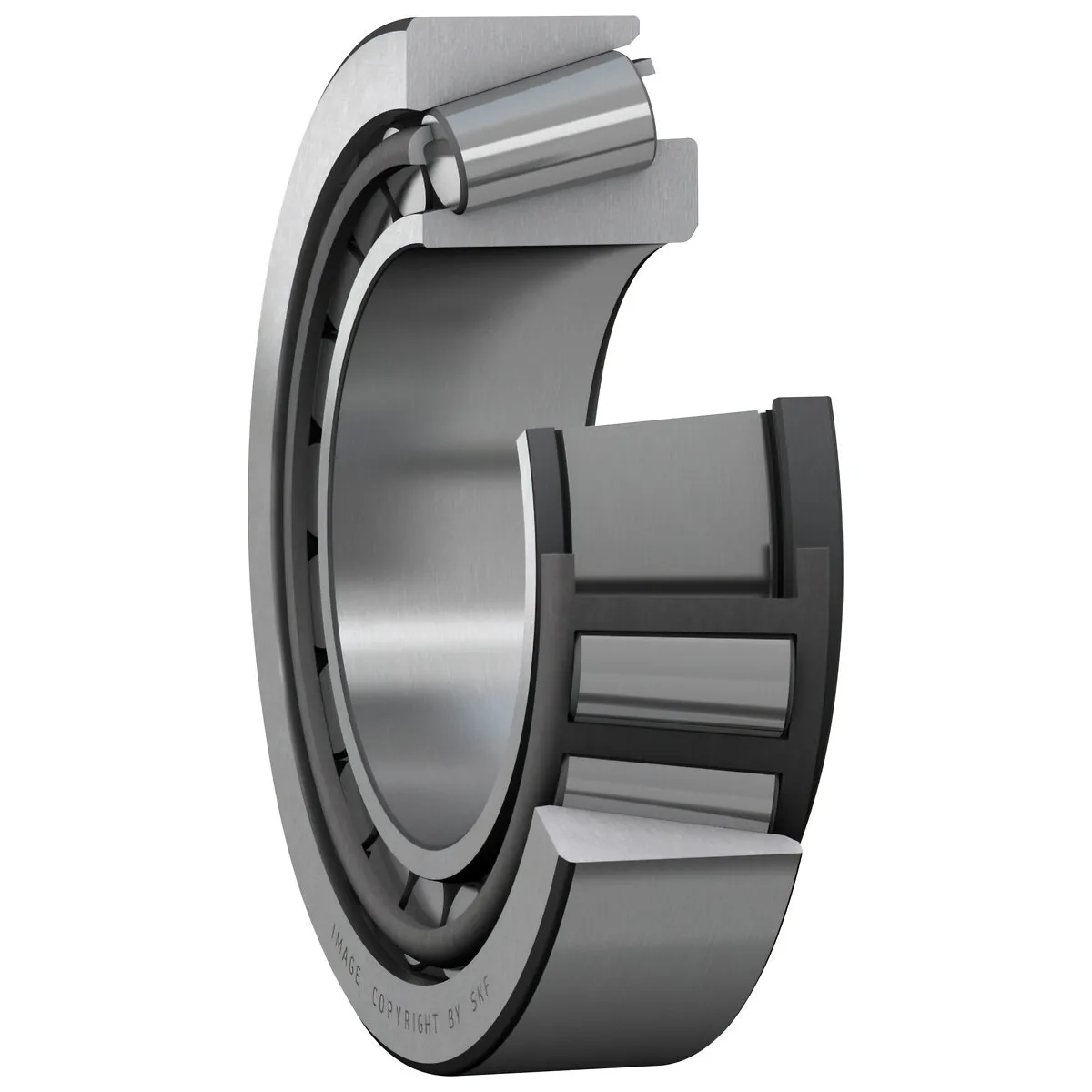

Description
Mått:
- håldiameter (d) 60 mm
- ytterdiameter (D) 100 mm
- lagrets totala bredd (T) 30 mm
- diameter för innerringens skuldra (d1) 80,5 mm
- innerringens bredd (B) 30 mm
- ytterringens bredd (C) 23 mm
- inneringens hörnradie (r1,2) min. 1,5 mm
- ytterringens hörnradie (r3,4) min. 1,5 mm
- tryckpunktsavstånd (a) 23,2 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) max. 68 mm
- axelns inbyggnadsdiameter (db) min. 69 mm
- inbyggnadsdiameter för hus (Da) min. 88 mm
- inbyggnadsdiameter för hus (Da) max. 92 mm
- inbyggnadsdiameter för hus (Db) min. 96 mm
- inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 5 mm
- inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 7 mm
- kälradie (ra) max. 1,5 mm
- kälradie (rb) max. 1,5 mm
Beräknade data:
- dynamiskt bärighetstal (C) 144 kN
- statiskt bärighetstal (C0) 170 kN
- utmattningsbelastning (Pu) 19,6 kN
- referensvarvtal 5300 r/min
- gränsvarvtal 6300 r/min
- beräkningsfaktor (e) 0,4
- beräkningsfaktor (Y) 1,5
- beräkningsfaktor (Y0) 0,8
